傳統要喺外面連返屋企 Windows，常見做法包括 VPN Server、Port Forwarding、DDNS、Firewall NAT rule 等。不過呢類做法通常要處理 public IP、DDNS、Router WAN rule、憑證、VPN server 維護，甚至可能要將某啲服務暴露到 Internet。

今次我用 Cloudflare Zero Trust WARP + Tunnel 建立一個 Home Lab，目標係喺手機 5G 網絡下，安全連回屋企 Windows RDP，而屋企 Router 不需要開任何 WAN inbound port。

整體架構

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13

Mobile phone on 5G
        |
        v
Cloudflare One Agent / WARP
        |
        v
Cloudflare Zero Trust
        |
        v
cloudflared Tunnel
        |
        v
Home Windows RDP service TCP 3389

今次 Lab 想測試嘅唔只係「連唔連到返屋企」，而係整條 Zero Trust private access flow：

1
2
3
4
5
6
7

User authentication
        -> Device enrollment
        -> WARP profile
        -> Split tunnel route
        -> Cloudflare Tunnel CIDR route
        -> Private RDP access
        -> DNS / Network / Auth logs

點解選 Cloudflare Zero Trust，而唔係 Tailscale

Tailscale 非常適合快速 remote access。手機同屋企 Windows 登入同一個 tailnet，就可以用 Tailscale IP 或 MagicDNS 直接連線；如果要 access 成個 subnet，可以再設定 subnet router。

但今次我想一次過測試 WARP client enrollment、Device profile、Split Tunnel Include mode、Tunnel CIDR route、Gateway DNS filtering，以及 Authentication / DNS / Network logs，所以最後選擇 Cloudflare Zero Trust WARP + Tunnel。

Tailscale

  • 定位：WireGuard-based mesh VPN
  • Remote access：很容易設定
  • 連線方式：Device-to-device mesh
  • RDP / SSH：很適合
  • DNS filtering：不是主打
  • Logs / Audit trail：較簡單
  • Policy control：ACL / device control
  • Port forwarding：不需要
  • Home lab 複雜度：較簡單

Cloudflare Zero Trust WARP + Tunnel

  • 定位：Zero Trust / WARP / Tunnel / Gateway
  • Remote access：需要設定 Tunnel、CIDR route、Device profile
  • 連線方式：Client -> Cloudflare -> Tunnel -> Private IP
  • RDP / SSH：很適合
  • DNS filtering：Gateway DNS filtering 係核心功能之一
  • Logs / Audit trail：DNS logs、Network logs、Auth logs 較完整
  • Policy control：Device profile、identity policy、Gateway policy
  • Port forwarding：不需要
  • Home lab 複雜度：較多設定，但功能較完整

簡單講，如果只係追求最快完成 remote access，Tailscale 會更簡單；如果想同時做到 private access、DNS filtering、policy control 同完整 logs，Cloudflare Zero Trust 會比較完整。

Lab 目標

測試路徑：

1
2
3
4
5

手機 5G network
        -> Cloudflare One Agent connected
        -> WARP private route
        -> Cloudflare Tunnel
        -> 屋企 Windows RDP service TCP 3389

成功條件：

  • cloudflared Tunnel 顯示 Healthy
  • 手機成功 enroll 入 Cloudflare Zero Trust
  • 手機套用指定 Device profile
  • Split Tunnel 使用 Include mode，只 include 屋企 Windows private IP
  • Tunnel CIDR route 加入同一粒 private IP /32
  • 手機可以經 5G 使用 RDP 連回屋企 Windows
  • Cloudflare DNS logs、Network logs、Authentication logs 都有記錄

Lab 環境

本次 Lab 使用以下元件：

  • Cloudflare Zero Trust：管理 WARP client、Tunnel、DNS policy、logs
  • Windows：屋企內部主機，安裝 cloudflared connector 及提供 RDP
  • Cloudflare One Agent：手機 WARP / Zero Trust client
  • 5G mobile network：模擬外部網絡
  • OpenWrt Router：屋企 Router，原本已使用 Cloudflare Zero Trust DoH/DoT
  • RDP TCP 3389：測試用遠端桌面服務

為咗減低風險，今次只 route 單一 Windows IP：

1

192.168.x.x/32

而唔係直接 route 成個 subnet：

1

192.168.x.0/24

建立 Cloudflare Tunnel

首先喺 Cloudflare Zero Trust Dashboard 建立一條 Tunnel：

1
2
3
4

Zero Trust
  -> Networks
  -> Tunnels
  -> Create a tunnel

選擇 cloudflared，Tunnel 名稱可以用類似 home-windows。建立後，Cloudflare 會產生一條 Windows 安裝 command：

1

cloudflared.exe service install <TOKEN>

喺屋企 Windows 用 Administrator 權限執行後，cloudflared 會安裝成 Windows service，並主動 outbound 連去 Cloudflare。

呢個做法嘅重點係：屋企 Router 不需要開任何 WAN inbound port。

Cloudflare Tunnel list showing healthy tunnel

設定 Tunnel CIDR Route

Tunnel 建好之後，需要設定 CIDR route，等 Cloudflare 知道指定 private IP 要經呢條 Tunnel 落返屋企。

1
2
3
4
5
6

Zero Trust
  -> Networks
  -> Tunnels
  -> 選擇 home tunnel
  -> CIDR routes
  -> Add route

加入：

1

192.168.x.x/32

注意，呢度只填 IP / CIDR，唔需要填 port。

1
2

正確：192.168.x.x/32
錯誤：192.168.x.x:3389

CIDR route 係整個 setup 成功嘅關鍵之一。Split Tunnel 只係 client 端決定邊啲 traffic 進入 WARP；CIDR route 先係 Cloudflare 端知道點樣將 private IP traffic 送落指定 Tunnel。

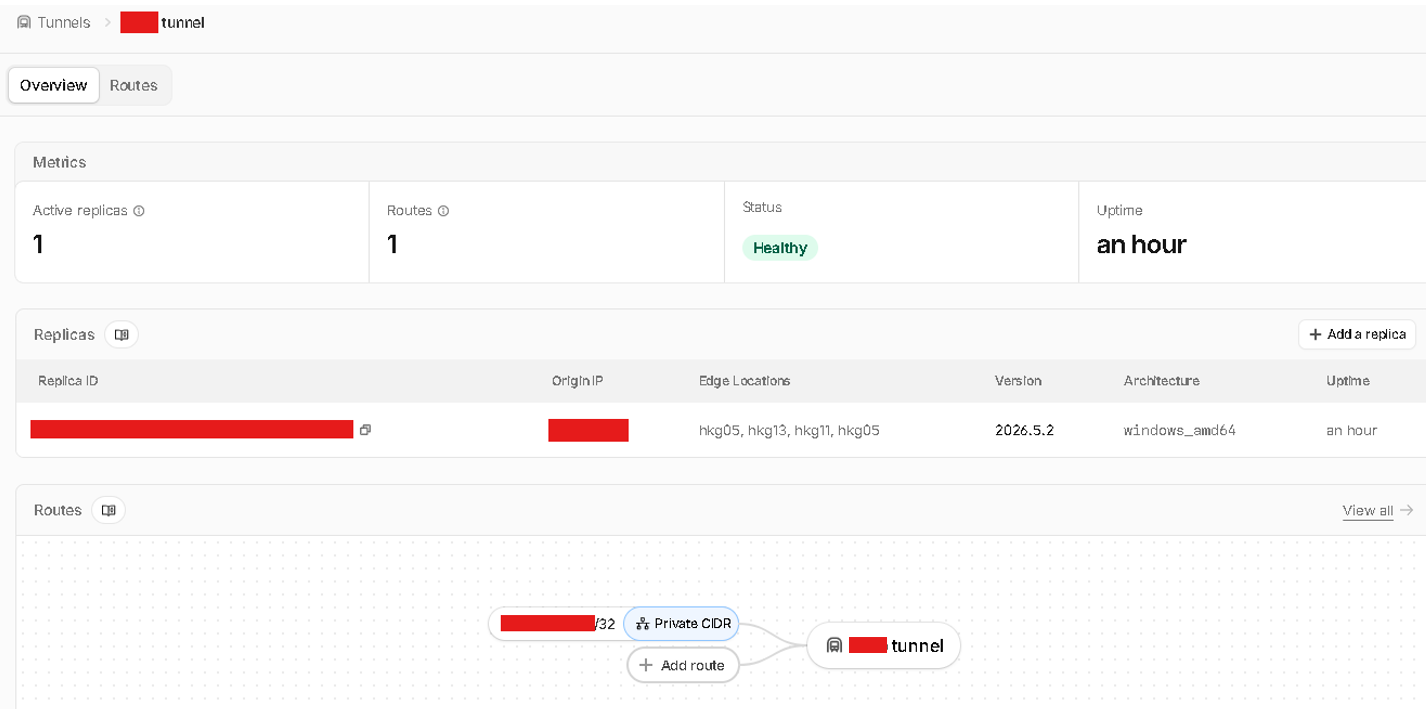

Cloudflare Tunnel detail showing healthy connector and private CIDR route

建立 Device Profile

為咗唔影響 Default profile，我建立一個新 Device profile，專門俾測試手機使用。

1
2
3
4

Team & Resources
  -> Devices
  -> Device profiles
  -> Create / Duplicate profile

主要設定：

1

Service mode: Traffic and DNS mode

意思係 Cloudflare One Agent 會同時處理 traffic routing 同 DNS resolution / Gateway DNS filtering。

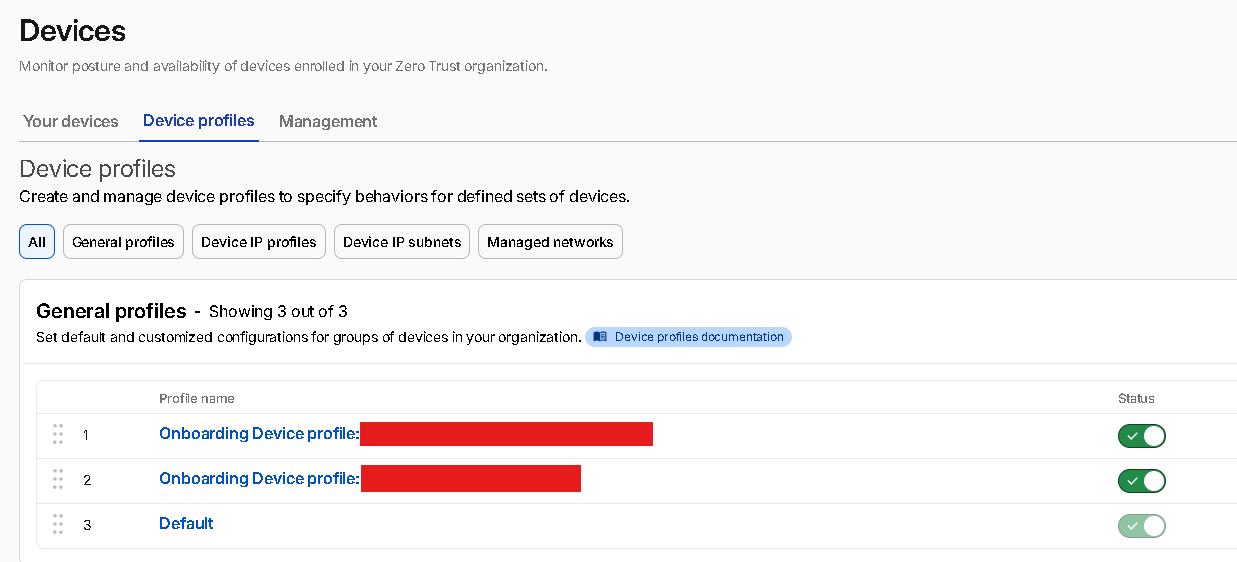

Cloudflare Zero Trust device profiles

設定 Split Tunnel Include Mode

今次 Lab 唔使用 Full Tunnel，而係使用 Include mode，只將指定屋企 Windows private IP route 入 WARP。

1
2
3

Device profile
  -> Split Tunnels
  -> Include IPs and domains

加入：

1

192.168.x.x/32

呢個設計有幾個好處：

  • 手機普通上網流量唔會全部經 Cloudflare
  • 只會將指定屋企 Windows IP 經 WARP / Tunnel
  • 減低 route 撞車風險
  • 比較容易 troubleshoot
  • 適合初期測試

Cloudflare WARP split tunnel include mode

Device Enrollment Permission

Cloudflare One Agent 要成功 enroll 入 Zero Trust，需要先設定 Device enrollment permission。

1
2
3
4

Team & Resources
  -> Devices
  -> Management
  -> Device enrollment permissions

設定概念：

1
2

Device enrollment permission = 邊個 email 可以登入 / enroll device
Device profile rule          = 呢個 email 登入後套用邊個 profile

即係，就算 Device profile 已經指定某個 email，如果 enrollment permission 冇 allow 呢個 email，手機仍然可能登入唔到。

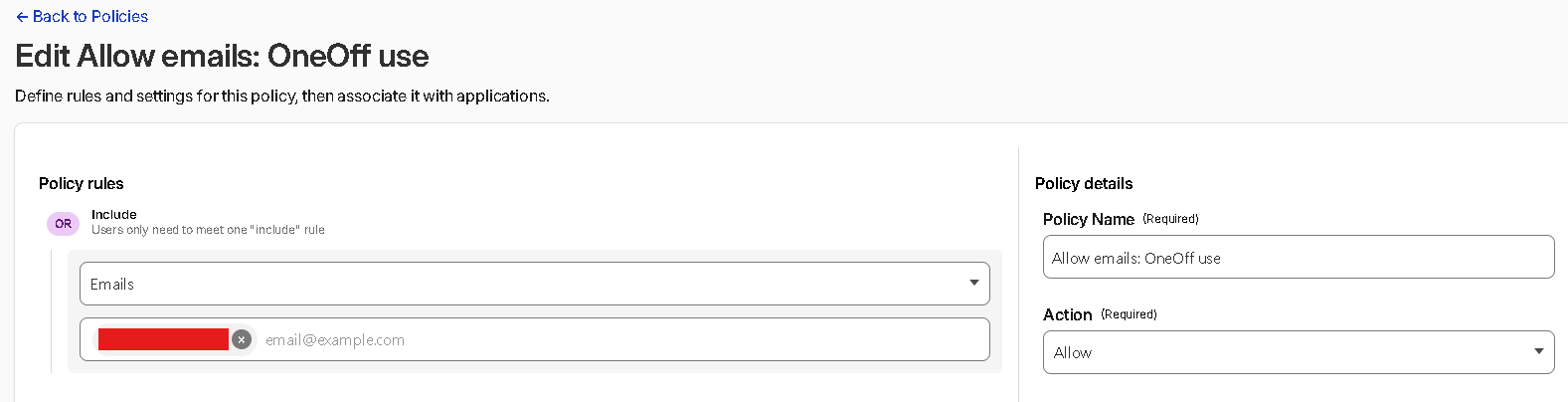

Cloudflare device enrollment permission allowing selected email

手機安裝 Cloudflare One Agent

手機端安裝 Cloudflare One Agent，登入流程大概係：

1
2
3
4
5
6

Open Cloudflare One Agent
  -> Enter Zero Trust team name
  -> Login with email
  -> Receive one-time code
  -> Install VPN Profile
  -> Connected

手機會要求安裝 VPN profile，呢個係正常行為。Cloudflare One Agent 需要透過系統 VPN profile 才可以處理 WARP traffic 及 DNS。

登入成功後，Cloudflare Dashboard 會見到手機出現喺 Devices 入面，並可以確認：

1
2
3

User email     = 測試 email
Device profile = 新建立嘅 Include-only profile
Status         = Connected / Recently seen

測試 RDP Remote Access

測試時，手機切換到 5G network，確保唔係連緊屋企 Wi-Fi。

1
2
3

Cloudflare One Agent = Connected
Network              = 5G
Target               = 192.168.x.x:3389

手機可以使用 Microsoft Remote Desktop App。如果 App 只要求填 PC name，一般可以直接填：

1

192.168.x.x

因為 RDP 預設 port 就係 TCP 3389。如果 App 支援指定 port，可以填：

1

192.168.x.x:3389

測試成功後，代表手機已經經過：

1
2
3
4
5

5G
  -> Cloudflare One Agent / WARP
  -> Cloudflare Zero Trust
  -> cloudflared Tunnel
  -> Home Windows RDP service

驗證 Logs

DNS Logs

Device profile 使用 Traffic and DNS mode，所以手機 DNS query 會經 Cloudflare Gateway，並套用 DNS firewall policies。

1
2
3
4

Zero Trust
  -> Insights & Logs
  -> Logs
  -> DNS

可以驗證 DNS query 是否有記錄，以及 action 是否為 Allow / Block。

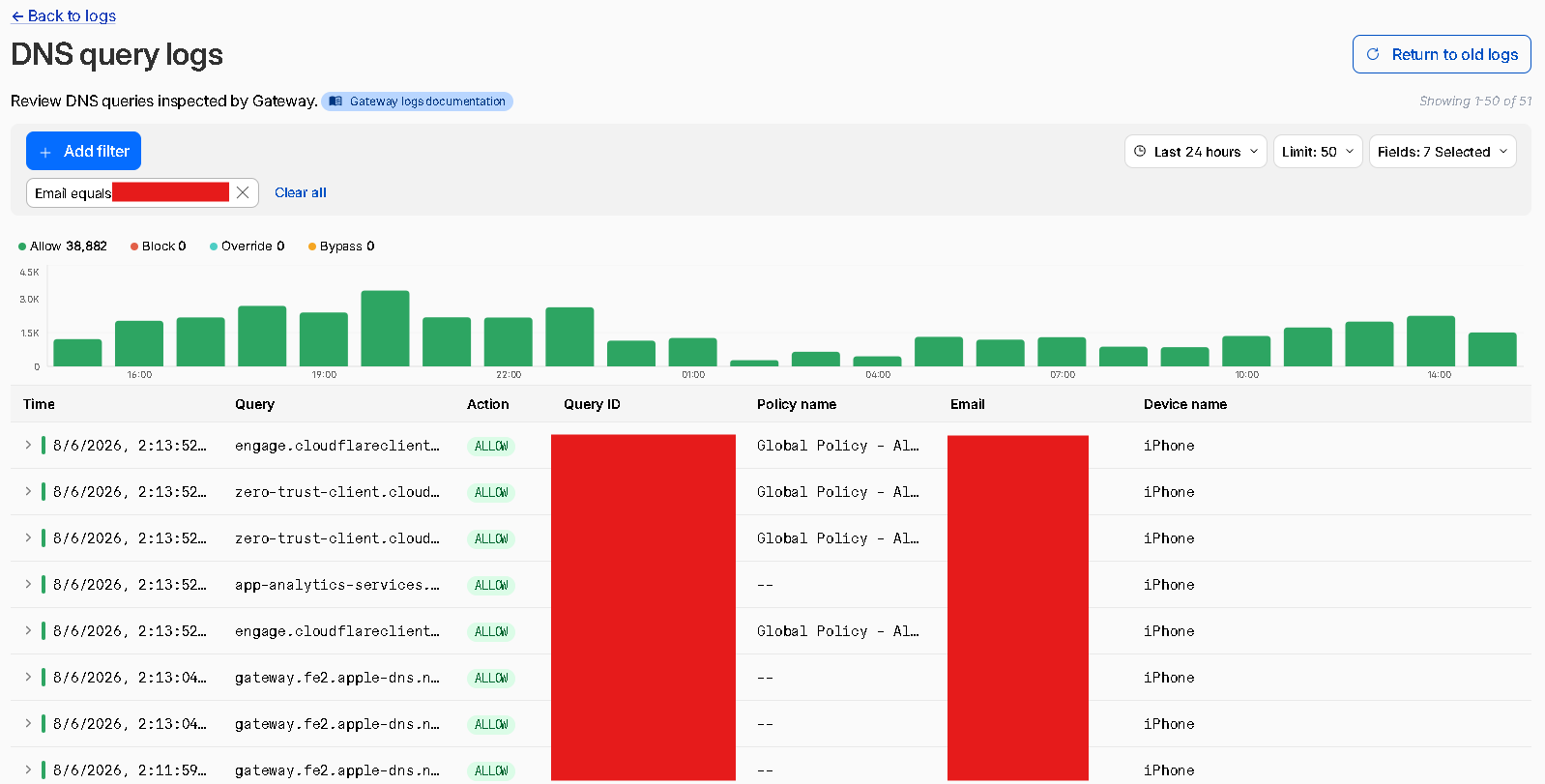

Cloudflare DNS query logs with email and query identifiers redacted

Network Logs

Network logs 係今次 Lab 最重要嘅驗證位，因為佢證明手機真係有經 Cloudflare Zero Trust 連去屋企 private IP / RDP port。

1
2
3
4

Zero Trust
  -> Insights & Logs
  -> Logs
  -> Network

成功時應該見到類似：

1
2
3
4
5

Source device: Mobile phone
Destination IP: 192.168.x.x
Destination port: 3389
Protocol: TCP
Action: Allow

Authentication Logs

Authentication logs 用嚟確認 Zero Trust login / one-time code authentication 記錄。

1
2
3
4

Zero Trust
  -> Insights & Logs
  -> Logs
  -> Authentication / Access

可以確認 user email、authentication success、login method、timestamp、device / location 等 audit trail。

Troubleshooting 重點

今次最容易漏嘅地方係：

1

Split Tunnel Include + Tunnel CIDR Route

兩邊都要設定同一粒 IP：

1
2
3
4
5

Device profile Split Tunnel Include:
192.168.x.x/32

Tunnel CIDR routes:
192.168.x.x/32

常見情況：

  • WARP connected，但 RDP 唔通：CIDR route 未加 / Split Tunnel 未中 / RDP 未開
  • Network logs 完全冇記錄：手機未食正確 profile / Split Tunnel 未 route 入 WARP
  • Network logs 有 Block：Policy 擋咗
  • Network logs 有 Allow 但仍然唔通：Windows Firewall / RDP service 未開
  • DNS logs 有記錄：Gateway DNS filtering 已生效
  • Auth logs 有記錄：Zero Trust login audit 正常

Windows 本機可以用以下 command 檢查 RDP port：

1
2

netstat -ano | findstr :3389
Test-NetConnection 192.168.x.x -Port 3389

如有需要，確認 Windows 已啟用 Remote Desktop：

1
2
3
4

Settings
  -> System
  -> Remote Desktop
  -> Enable Remote Desktop

如果需要檢查 Windows Firewall，可以確認 Remote Desktop firewall rules 是否已啟用：

1
2

Get-NetFirewallRule -DisplayGroup "Remote Desktop"
Enable-NetFirewallRule -DisplayGroup "Remote Desktop"

Security Notes

今次設計有幾個安全重點：

  • 不開 WAN inbound port：屋企 Router 不需要 port forward，cloudflared connector 由屋企 Windows 主動 outbound 連去 Cloudflare。
  • RDP 不直接暴露到 Internet：避免 Internet -> Router port forward TCP 3389 -> Windows RDP。
  • 只 route 單一 IP：今次只 route 192.168.x.x/32，而唔係成個 192.168.x.0/24。
  • 使用指定 Device Profile：透過 Device profile 指定 email / device 使用 include-only routing，避免影響其他 device 或 default profile。
  • DNS Security：手機 DNS query 會經 Cloudflare Gateway，並套用 phishing / malware DNS filtering policy。
  • 有 logs 可追蹤：Authentication logs、DNS logs、Network logs 都可以用嚟追蹤及驗證存取行為。

總結

今次 Cloudflare Zero Trust WARP + Tunnel Lab 成功做到：

  • 屋企 Windows 安裝 cloudflared connector
  • Tunnel 狀態顯示 Healthy
  • Tunnel CIDR route 指向指定 private IP /32
  • 手機安裝 Cloudflare One Agent 並成功 enroll
  • Device profile 使用 Include-only Split Tunnel
  • 手機經 5G 成功使用 RDP 連回屋企 Windows
  • Gateway DNS filtering 生效
  • Authentication、DNS、Network logs 均有記錄
  • 全程不需要 Router port forwarding
  • 不需要 DDNS
  • 不需要手動建立 API token

整體嚟講，Cloudflare Zero Trust WARP + Tunnel 可以用相對簡單嘅設定，做到一個安全、可控、可記錄嘅私有網絡遠端存取方案。

今次 setup 最關鍵嘅位係：

1
2
3
4
5

Device profile Split Tunnel Include:
192.168.x.x/32

Tunnel CIDR routes:
192.168.x.x/32

兩邊都要有同一條 private IP route，先可以令手機 WARP client 嘅流量正確經 Cloudflare Tunnel 落返屋企 Windows RDP。

後續可以再擴展：

  • 加入 Router 管理介面 /32
  • 加入 NAS Web UI /32
  • 測試 SSH
  • 將單一 /32 擴展成指定 lab subnet
  • 建立額外 Device profile 測試 Full Tunnel
  • 測試 Gateway DNS policy block phishing / malware domain
  • 測試不同 Wi-Fi / 酒店 captive portal 情況
